外部旋转编码器

阅读数:38

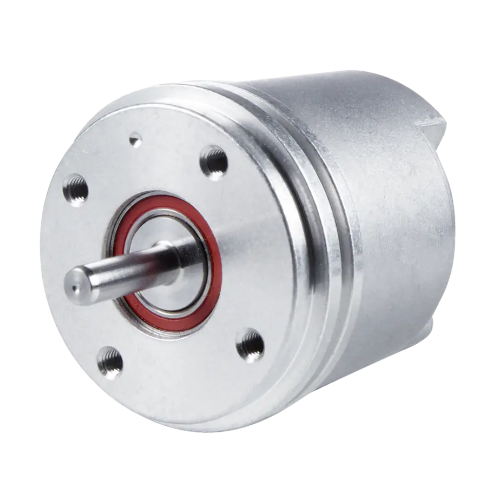

外部旋转编码器 ROD 1000系列

参 数：

内置轴承增量式旋转编码器

  • 同步法兰
  • 为独立联轴器的实心轴
  • 定位精度可达 ±18"
  • 最高工作温度：100 °C
  • 接口：1 VPP，TTL和HTL
  • 外壳直径 ≈ 35 mm
技术文档样本下载
A-A+
说 明

可补偿的转子联轴器

用金属波纹管连接旋转编码器。这款联轴器可补偿轴向窜动、径向偏心和角度偏移，避免旋转编码器轴承的附加受力和缩短使用寿命。

结构紧凑

该系列旋转编码器设计坚固，工作可靠和结构紧凑，外径仅35 mm。小巧的尺寸使其成为安装在有限空间中应用的理想选择。

灵活安装

ROD 1000旋转编码器可用不同方式安装。在特定要求下，可用固定夹和一个同步法兰或用正面紧固螺纹和适配法兰安装。

丰富的接口

ROD 1000系列旋转编码器配不同接口，可直接连接大多数后续电子电路。无需适配器，也无需信号转换器。



ID number

Product

Protection rating

Output signal

ROD 1020 500 01 -03 K 1.00 01 01L14 64 01 .. MT RV TTL 07 01

IP64 (EN60529)

TTL Square-wave signals, TTL levels

ROD 1020 3600 01 -03 K 1.00 01 01L14 64 01 .. MT RV TTL 07 01

IP64 (EN60529)

TTL Square-wave signals, TTL levels

ROD 1020 1000 03S12-03 K 1.00 01 01L14 64 01 .. MT RV TTL 07 01

IP64 (EN60529)

TTL Square-wave signals, TTL levels

ROD 1020 900 01 -03 K 1.00 01 01L14 64 01 .. MT RV TTL 07 01

IP64 (EN60529)

TTL Square-wave signals, TTL levels

ROD 1020 720 01 -03 K 1.00 01 01L14 64 01 .. MT RV TTL 07 01

IP64 (EN60529)

TTL Square-wave signals, TTL levels

ROD 1020 100 03S12-03 K 5.00 01 01L14 64 01 .. MT RV TTL 07 01

IP64 (EN60529)

TTL Square-wave signals, TTL levels

ROD 1020 2500 01 -03 K 5.00 01 01L14 64 01 .. MT RV TTL 07 01

IP64 (EN60529)

TTL Square-wave signals, TTL levels

ROD 1020 2000 03S12-03 K 1.00 01 01L14 64 01 .. MT RV TTL 07 01

IP64 (EN60529)

TTL Square-wave signals, TTL levels

ROD 1020 1000 01 -03 K 5.00 01 01L14 64 01 .. MT RV TTL 07 01

IP64 (EN60529)

TTL Square-wave signals, TTL levels

ROD 1020 2500 01 -03 K 1.00 01 01L14 64 01 .. MT RV TTL 07 01

IP64 (EN60529)

TTL Square-wave signals, TTL levels

ROD 1020 2000 01 -03 K 5.00 01 01L14 64 01 .. MT RV TTL 07 01

IP64 (EN60529)

TTL Square-wave signals, TTL levels

ROD 1020 100 01 -03 K 1.00 01 01L14 64 01 .. MT RV TTL 07 01

IP64 (EN60529)

TTL Square-wave signals, TTL levels

ROD 1020 1000 01 -03 K 1.00 01 01L14 64 01 .. MT RV TTL 07 01

IP64 (EN60529)

TTL Square-wave signals, TTL levels

ROD 1020 3600 01 -03 K 5.00 01 01L14 64 01 .. MT RV TTL 07 01

IP64 (EN60529)

TTL Square-wave signals, TTL levels

ROD 1020 3600 03S12-03 K 1.00 01 01L14 64 01 .. MT RV TTL 07 01

IP64 (EN60529)

TTL Square-wave signals, TTL levels

ROD 1020 1500 01 -03 K 1.00 01 01L14 64 01 .. MT RV TTL 07 01

IP64 (EN60529)

TTL Square-wave signals, TTL levels

ROD 1020 2048 01 -03 K 1.00 01 01L14 64 01 .. MT RV TTL 07 01

IP64 (EN60529)

TTL Square-wave signals, TTL levels

ROD 1020 360 01 -03 K 1.00 01 01L14 64 01 .. MT RV TTL 07 01

IP64 (EN60529)

TTL Square-wave signals, TTL levels

ROD 1020 1024 01 -03 K 1.00 01 01L14 64 01 .. MT RV TTL 07 01

IP64 (EN60529)

TTL Square-wave signals, TTL levels

ROD 1020 200 01 -03 K 5.00 01 01L14 64 01 .. MT RV TTL 07 01

IP64 (EN60529)

TTL Square-wave signals, TTL levels

标签:旋转编码器
